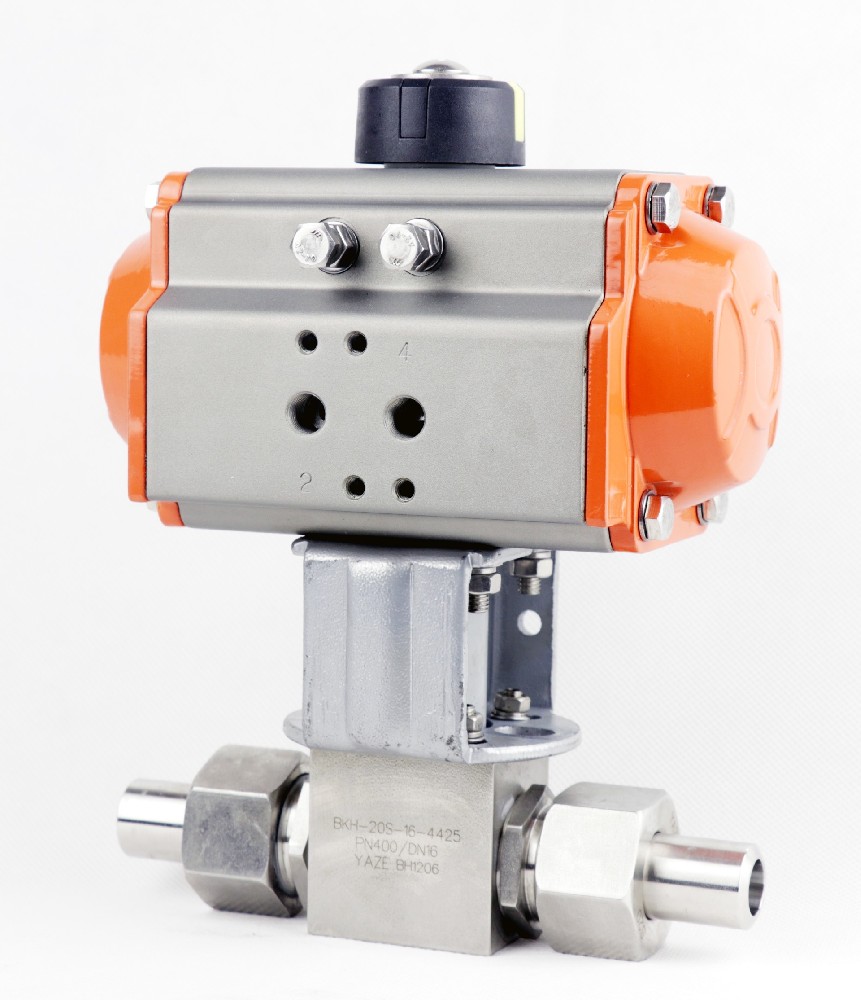

氣動高壓球閥Q641N/Q647N/Q611N
氣動高壓球閥以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可實現全開-全關動作。氣動高壓球閥由氣動活塞式執行機構和高壓球閥組成，可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。 氣動高壓球閥廣泛應用在石油、化工、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
一、氣動高壓球閥 概述
氣動高壓球閥以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可實現全開-全關動作。氣動高壓球閥由氣動活塞式執行機構和高壓球閥組成，可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。 氣動高壓球閥廣泛應用在石油、化工、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
二、氣動高壓球閥 性能參數
| 驅 動 | 壓縮空氣4～7bar(可帶手輪) |
|---|---|
| 公稱通徑 | 8～100mm |
| 電控 | DC24V、AC220V、4－20MA |
| 公稱壓力 | 1.6～6.4MPa；6.4MPa以上可定制 |
| 適用溫度 | 常溫PTFE：-29℃～+150℃ |
| 中溫PPL：-29℃～+250℃ | |
| 連接方式 | 內螺紋 |
| 閥結構 | 三塊式 |
| 閥體材質 | 不銹鋼316L、316、304、304L |
| 閥球材質 | 不銹鋼316L、316、304L、304 |
| 密封材質 | PTFE、PPL |
| 適用介質 | 氣體、水、油類、輕微腐蝕性介質等 |
| 可選附件 | 限位開關、電磁閥、減壓閥 |
三、高壓球閥 主要連接尺寸
| 尺寸 | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | φ8 | φ10 | φ15 | φ20 | φ25 | φ32 | φ40 | φ50 | φ65 | φ80 | φ100 |
| L | 60 | 60 | 69 | 75 | 86 | 105 | 110 | 130 | 150 | 170 | 215 |
| H | 50 | 50 | 55 | 60 | 70 | 82 | 90 | 105 | 120 | 132 | 160 |
| W | 90 | 90 | 100 | 120 | 140 | 140 | 180 | 200 | 220 | 240 | 300 |
| 重量 | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
 |
